Kao ovlašteni zastupnik za ZEISS mjeriteljskih rješenja za cijelu regiju, s više od 25 godina iskustva, preko 600 korisnika usluga i više od 300 instaliranih sustava, u praksi vrlo jasno vidimo gdje se danas lomi kvaliteta u proizvodnji. Najčešće ne u tehnologiji same proizvodnje, nego u kontroli — u vremenu, resursima i načinu na koji se mjerenje uklapa u tok rada. Kako proizvodni volumeni rastu, a rokovi postaju sve kraći, sve više tvrtki traži način da kontrolu kvalitete učine bržom, ponovljivom i manje ovisnom o raspoloživim resursima. Upravo tu svoju ulogu nalaze automatizirana mjeriteljska rješenja iz TOPOMATIKA mjernog laboratorija. U ovom članku donosimo pregled najčešćih izazova u automatizaciji mjerenja, objašnjavamo razlike između sustava ZEISS ScanPort, ScanCobot i ScanBox te pokazujemo u kojim se proizvodnim situacijama pojedino rješenje najčešće primjenjuje.
Izazovi i pitanja koja se ponavljaju na terenu
Jedan od češćih problema koji se pojavljuje u proizvodnji je nesrazmjer između rasta proizvodnje i rasta kontrole kvalitete. Dok se proizvodnja skalira, mjerenje ostaje ograničeno brojem ljudi i dostupnošću opreme. Kako volumen raste, a rokovi se skraćuju, mjerenje se počinje „razvlačiti“ između smjena, operatera i prioriteta.
Ista mjerenja se često ponavljaju zbog nepouzdanih rezultata, operateri ih ne izvode uvijek na isti način, a CMM kapaciteti ne prate tempo proizvodnje, pa se čekanje na rezultate počinje ugrađivati u sam proizvodni proces. U tom trenutku problem više nije samo mjeriteljstvo, nego stabilnost cijele proizvodnje.
Na sastancima s proizvodnjom tema se rijetko formulira kao „trebamo automatizaciju“. Češće ta pitanja zvuče ovako:
- kako smanjiti ovisnost o jednom operateru
- kako ubrzati protok mjerenja bez dodatnih ljudi
- kako dobiti rezultate koji su usporedivi kroz vrijeme i smjene
Drugim riječima, traži se način da se mjerenje prestane ponašati kao varijabilni, ručni proces. Automatizirani sustavi tu ne povećavaju „snagu“ nego vrijeme iskorištenosti procesa. Mjerenje se može odvijati kontinuirano, s manje zastoja između ciklusa i bez potrebe za stalnom ručnom intervencijom.

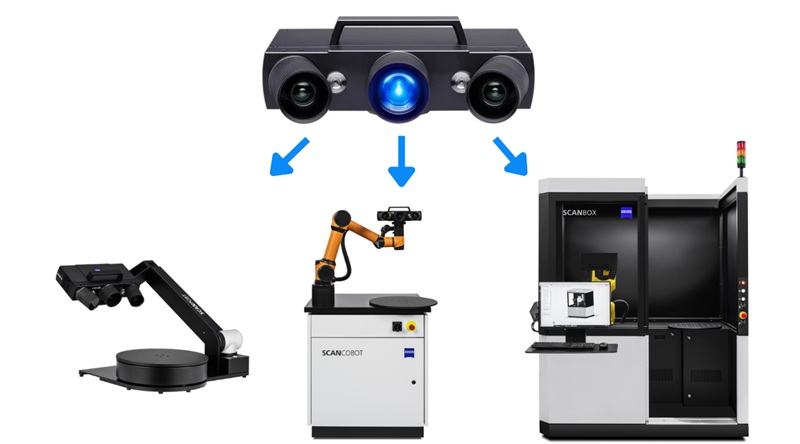

Različite razine automatizacije za različite proizvodne potrebe
Automatizacija 3D mjerenja nije univerzalno rješenje koje izgleda jednako u svakoj proizvodnji. Ovisno o složenosti dijelova, serijama i potrebnom kapacitetu, proizvođači mogu odabrati različite razine automatizacije – od djelomično automatiziranih mjernih stanica do potpuno autonomnih mjernih ćelija.
ScanPort predstavlja ulaznu razinu automatizacije. Sustav koristi troosnu konstrukciju u kojoj se skener automatski kreće po zadanim osima, dok se mjerni predmet okreće na rotacijskom stolu. Time se uklanja velik dio ručnog pozicioniranja, skraćuje vrijeme pripreme i osigurava da se svaki dio mjeri prema istom programu. Takav je pristup prikladan za proizvođače koji žele standardizirati mjerenje bez uvođenja robotske automatizacije.

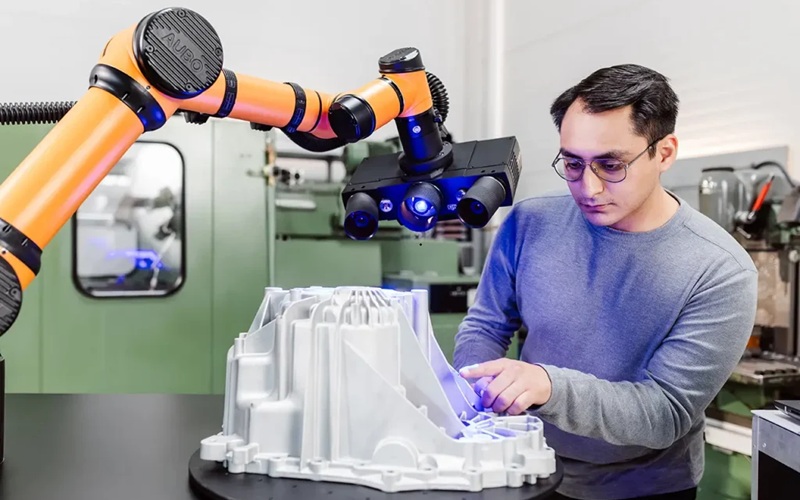

Sljedeću razinu predstavlja ScanCobot, koji kombinira optički 3D skener s kolaborativnim robotom. Zahvaljujući robotskoj ruci, skener može zauzimati više mjernih pozicija oko dijela nego kod troosnog sustava, dok rotacijski stol dodatno omogućuje pristup svim relevantnim površinama. Veća sloboda gibanja olakšava mjerenje složenijih geometrija te povećava fleksibilnost sustava pri radu s različitim tipovima proizvoda.
Za proizvodna okruženja u kojima su brzina i ponovljivost ključni zahtjevi razvijen je ZEISS ScanBox. Riječ je o potpuno zatvorenoj automatiziranoj mjernoj ćeliji koja se temelji na istom principu robotskog skeniranja kao ScanCobot, ali s višim stupnjem integracije. Robotska ruka i rotacijski stol tijekom mjerenja rade sinkronizirano, što omogućuje kraće vrijeme ciklusa i veću produktivnost. Budući da se cijeli proces odvija unutar zatvorenog sustava prema unaprijed definiranim mjernim programima, ScanBox je posebno prikladan za serijsku kontrolu kvalitete i proizvodnju s velikim brojem ponavljajućih mjerenja.
Iako se razlikuju po konstrukciji i razini automatizacije, sva tri sustava imaju zajednički cilj – standardizirati proces 3D mjerenja, smanjiti utjecaj ljudskog faktora te osigurati brže, ponovljive i pouzdane rezultate koji mogu pratiti zahtjeve suvremene proizvodnje.
Imate novi projekt i pitate se bi li automatizirano mjerenje imalo smisla?
Na temelju vašeg CAD modela TOPOMATIKA može pripremiti 𝐬𝐢𝐦𝐮𝐥𝐚𝐜𝐢𝐣𝐮 𝐦𝐣𝐞𝐫𝐞𝐧𝐣𝐚 na ScanBoxu kako biste unaprijed vidjeli:
• može li se dio uopće automatizirano izmjeriti
• kako bi izgledalo pozicioniranje i mjerenje
• mogu li se dohvatiti sve važne površine
• kako bi cijeli proces funkcionirao u praksi
Nedavno smo takvu simulaciju pripremili za tvrtku koja trenutno koristi manualni ATOS Q sustav, a pokazala se kao vrlo koristan alat u razgovoru s njihovim kupcem oko novog projekta.
Ako želite provjeriti ima li automatizacija smisla za vaš dio ili proces, javite se direktno i bez obaveze našem voditelju odjela za automatizaciju na: j.kos@topomatika.hr ili nas kontaktirajte putem kontakt forme.
