Moderni proizvodni procesi zahtijevaju sve brže i sveobuhvatnije mjerenje kako bi se osigurala tražena kvaliteta proizvoda. Pravilan odabir tehnologije 3D mjerenja ključan je korak u kontroli kvalitete.
Ispravnim odabirom 3D mjerne tehnologije moguće je značajno ubrzati razvoj novih proizvoda, optimizirati proizvodne procese i smanjiti rizik od škarta.
Ključne tehnologije koje prednjače u ovom kontekstu su napredne optičke 3D mjerne tehnologije i industrijska kompjutorizirana tomografija (CT) te se ističu kao najbolji izbor.
Kao stručnjaci s više od dva desetljeća iskustva u industrijskom 3D mjeriteljstvu, TOPOMATIKA d.o.o. pruža pouzdanu osnovu za ispravan odabir i primjenu ovih tehnologija, osiguravajući visoku razinu kontrole kvalitete i pouzdane rezultate.
3D digitalizacija i 3D mjerenje
Optički 3D mjerni sustavi i industrijski CT sustavi su zapravo industrijski 3D digitalizatori (ili 3D skeneri), a u kombinaciji sa mjeriteljskim softverom tvore industrijski 3D mjeriteljski sustav.

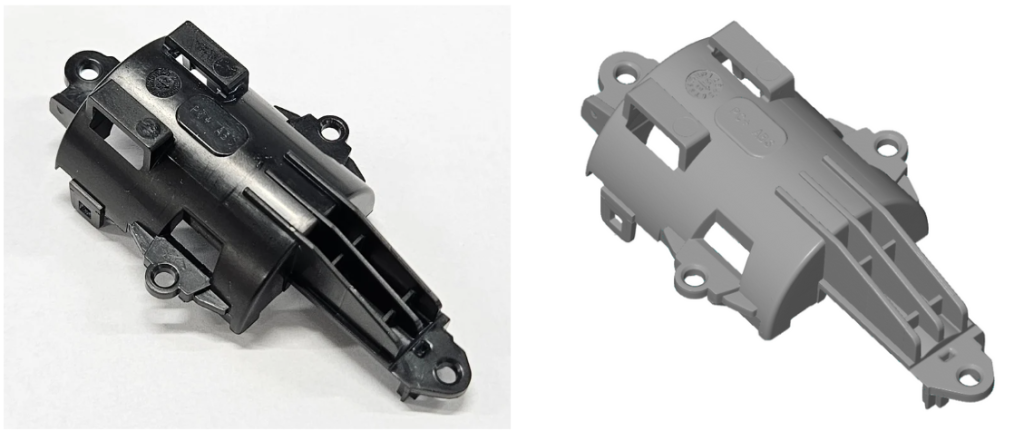

3D digitalizatori precizno digitaliziraju geometriju proizvoda i digitalno zapisuju u računalo, pritom stvarajući digitalni blizanac stvarnog objekta (eng. digital twin). U ovom slučaju, digitalni blizanac obično se digitalno zapisuje kao poligonalna mreža trokuta, najčešće u .STL formatu.
Proces 3D digitalizacije omogućuje cjelovito i brzo snimanje površine objekta, za razliku od taktilnih mjernih tehnologija koje bilježe samo pojedinačne točke. Tri najčešće primjene 3D digitalizacije ili 3D skeniranja su:
- Dimenzionalna analiza – usporedba digitalnog blizanca stvarnog proizvoda sa CAD modelom, mjerenje traženih dimenzija i GD&T značajki
- Reverzno inženjerstvo – digitalna rekonstrukcija objekta za koji ne postoji dokumentacija
- Digitalna proizvodnja – izravno 3D printanje na temelju rezultata skeniranja
Optički 3D digitalizatori: Brzina i Svestranost
Optički 3D digitalizatori (3D skener ATOS i T-SCAN hawk 2) ključni su za snimanje vanjske oku vidljive geometrije proizvoda.
Prednosti industrijskih 3D digitalizatora (3D skenera) su:
- Brzo snimanje kompletne površine – segmenta i cijelog proizvoda
- Visoka rezolucija – kada su potrebni sitni detalji proizvoda
- Mobilnost – lako se prenose i prikladni su za mjerenja u laboratoriju ili na terenu
ATOS je 3D digitalizator koji koristi strukturirano svjetlo i isporučuje mjeriteljsku preciznost čak i za najzahtjevnije zadatke. Koristi se za precizno 3D mjerenje u procesima kontrole kvalitete geometrijski zahtjevnih proizvoda, kao što su alati za brizganje plastike ili metala te njihovi proizvodi.

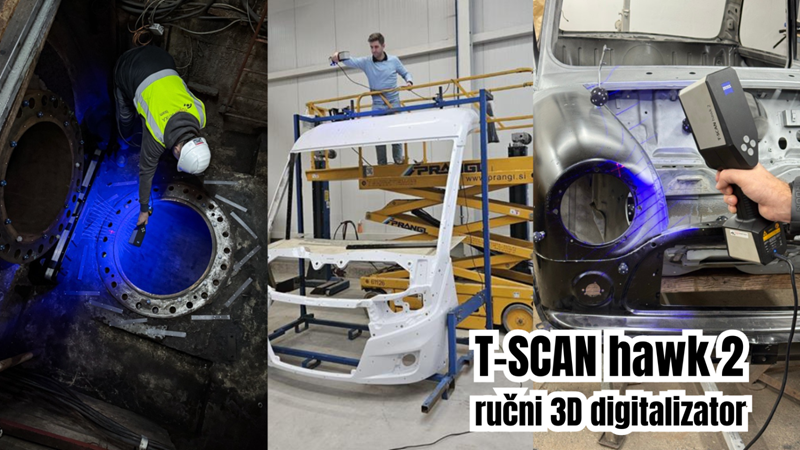

T-SCAN hawk 2 je ručni 3D digitalizator nove generacije koji koristi laserske zrake za 3D digitalizaciju. Odlikuje se metrološkom točnošću i iznimnom jednostavnošću upotrebe. Glavna prednost je visok stupanj mobilnosti sustava, a skeniranje se izvodi iz ruke operatera. Koristi se za proizvode srednjih i većih dimenzija bez sitnih detalja.

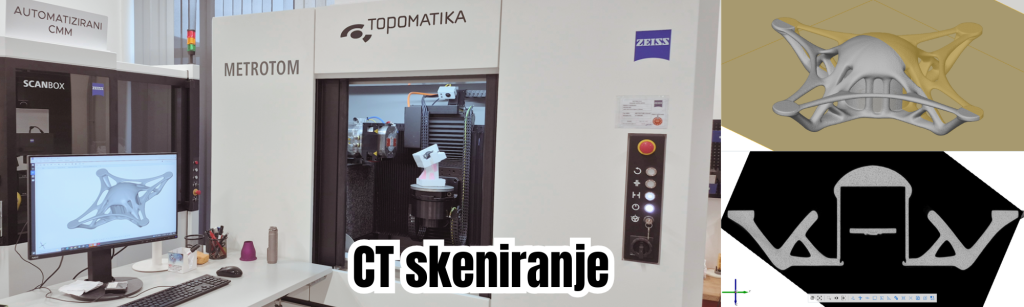

Industrijski CT: Vidjeti Nevidljivo
Industrijska kompjuterizirana tomografija (CT) koristi rendgensko zračenje za 3D digitalizaciju geometrije proizvoda. Industrijski CT sustav prozračuje objekt iz više kutova rotacijom za 360°, a slike se softverski rekonstruiraju u digitalni trodimenzionalni prikaz stvarnog proizvoda, pružajući pogled na unutarnju i vanjsku geometriju proizvoda – sa metrološkom točnošću.
Prednosti industrijskih CT sustava:
- Volumetrijsko snimanje za digitalizaciju vanjske oku vidljive površine i analizu unutarnje strukture objekta; uključujući šupljine, pukotine, poroznost ili inkluzije drugih materijala
- Nedestruktivna inspekcija složenih proizvoda bez rezanja i sklopova bez rastavljanja
- Visoka preciznost za složene dijelove s unutarnjim geometrijama
- Istovremena 3D digitalizacija više proizvoda odjednom (ovisno o dimenzijama i potrebnoj rezoluciji)
Donošenje prave odluke
Ulaganje u modernu 3D mjernu tehnologiju ključno je za budućnost moderne proizvodnje.
Ispravan odabir 3D mjernog sustava ovisi o specifičnim zahtjevima proizvoda i proizvodnog procesa. Kako bi korisniku bilo lakše donijeti ispravnu odluku, svi iznad navedeni sustavi dolaze od istog proizvođača i upravljaju se istim certificiranim mjeriteljskim softverom – ZEISS INSPECT. To dodatno pomaže kod usporednog testiranja različitih 3D mjernih tehnologija i odabir najprikladnije za vaš proizvodni proces.
Zašto TOPOMATIKA?
TOPOMATIKA je službeni zastupnik svih ZEISS optičkih 3D mjernih i CT rješenja u regiji, s potpunom lokalnom podrškom naših mjeritelja u stvarnim industrijskim uvjetima – od odabira tehnologije, instalacije i edukacije, do servisa i održavanja.
Sve sustave možete uživo vidjeti i isprobati u našem mjernom laboratoriju, na vašim primjerima i stvarnim izazovima iz proizvodnje.
Javite nam se za demonstraciju i provjerite koja 3D mjerna tehnologija je najbolje rješenje za vaše proizvode i vaše tolerancijske zahtjeve.
